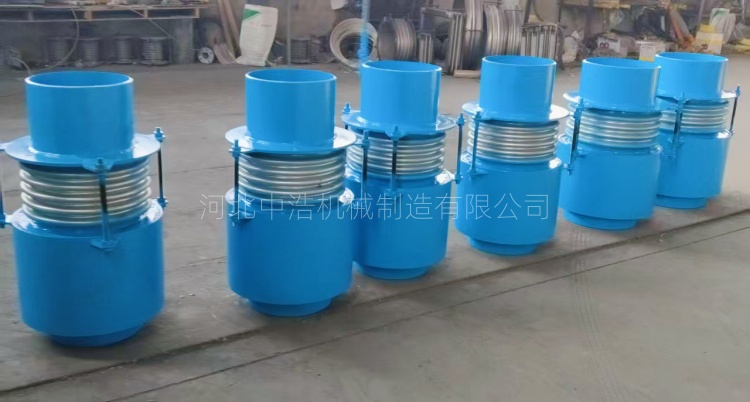

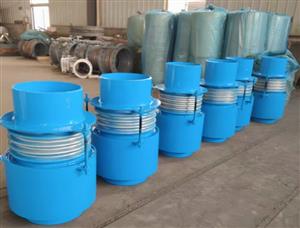

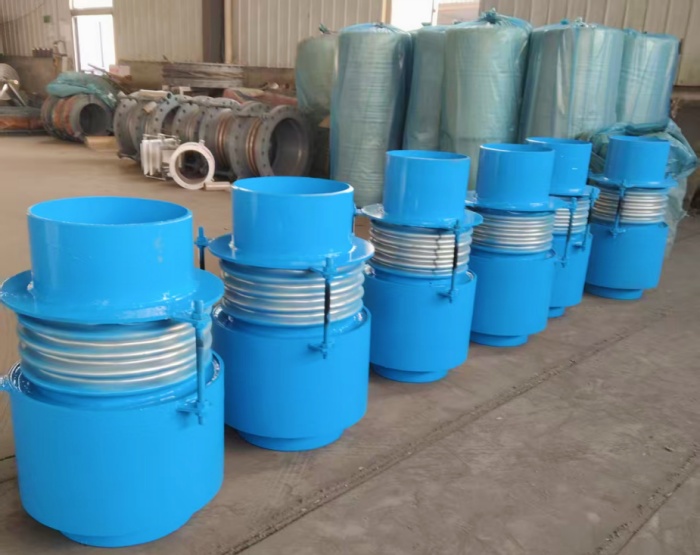

內外壓波紋補償器也稱壓力平衡型波紋伸縮器，主要用管道道吸收熱脹冷縮引起位移的補償裝置。主要結構由內壓波紋管、外壓波紋管、接管、端板、平衡拉桿等組成，其中內壓波紋管主要補償內部位移，外壓波紋管補償外部位移，接管連接波紋管和管道，而端板對補償器起到額外固定和支撐作用，平衡拉桿起到平衡壓力和保護波紋的作用。

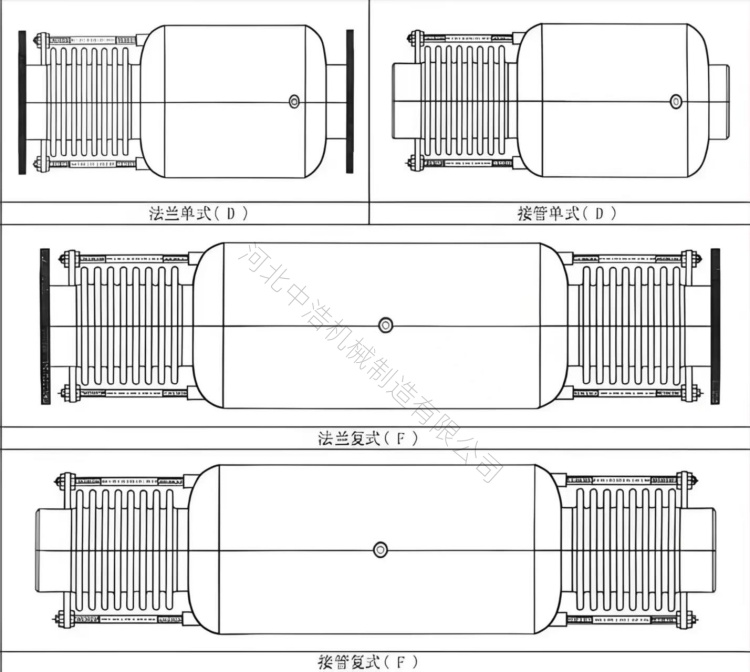

          工作原理主要利用波紋管彈性變形吸收管道軸向位移，當管道因溫度變化產生熱脹冷縮時，內壓波紋管與外壓平衡波紋管分別承受相應的應力變化，由于平衡波紋管面積通常是工作波紋管的2倍 ，內壓產生的推力被平衡波紋管反向推力所抵消，從而實現無內壓推力輸出，產品特點，具有無內壓推力、耐溫、耐腐且安裝方便等特點，有效吸收管道震動、降低噪音、講話固定支架設計和施工，因而常常被用在大口徑管道、高壓力且固定支架設置困難的場合，具體連接方式可根據實際工況選擇法蘭或接管等連接方式，注意使用工況壓力一般在0.25MPa-2.5MPa,工作溫度在420°以內，可適用氣體、液體等多種介質。安裝時注意疏水口應向下，介質流向需與補償器標志流向一致，現場安裝完成后，及時拆除拉桿。
